臥式電腦彈簧扭轉試驗機,微機彈簧扭矩檢測設備主要用于力學的扭轉檢測試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗臺采用計算機控制操作，可進行扭矩、峰值、角度、曲線等數據的采集；顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、考取、打印試驗報表等。
二、
臥式電腦彈簧扭轉試驗機,微機彈簧扭矩檢測設備產品描述：

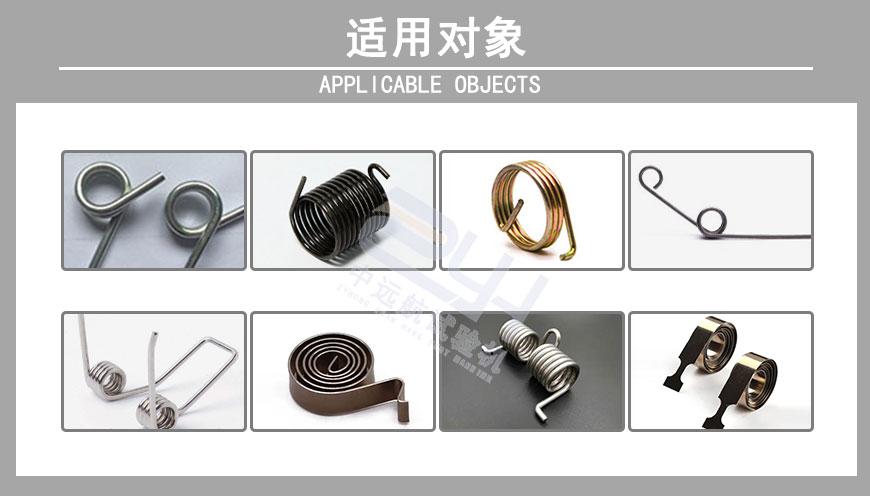

該系列試驗臺是按照國家標準規定的彈簧試驗規范而設計制造的專用測試設備。可對彈簧進行力學性能測試，滿足螺旋彈簧的要求。由微機控制可自動完成彈簧的整個循環測試環境，也可單獨測定彈簧某個參數，并可打印出試驗報告。用戶在使用中可根據實際需要調整測試程序，操作極為方便?？商娲愋瓦M(jìn)口產品，是彈簧生產廠家、開關廠、彈簧使用者之首選。
試驗臺主機與輔具的設計借鑒了國外的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過springteststart控制器，經調速系統控制電機轉動，經減速系統減速后通過扭轉盤帶動扭簧實現左旋、右旋，實現試驗力、角度、曲線屏幕顯示，完成試樣的扭轉角度、變形、扭矩等力學性能試驗。
三、
臥式電腦彈簧扭轉試驗機,微機彈簧扭矩檢測設備產品構成系統：
1 主機：采用框架式臥式結構。
2 傳動系統：由臺灣東元電機，臺灣東元驅動器，減速系統，臺灣HIWIN精密導柱、臺灣HIWIN直線軸承及導向部分等組成。
3 測力系統：由高精度測力傳感器、美國AD芯片等組成。
4 角度測量：由美國安華高光電軸角編碼器等組成。
5 測量控制系統：試驗力測量控制系統由高精度扭矩傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。
6 安全保護裝置：試樣斷裂停機、過載保護、過流、過壓保護等。
四、
臥式電腦彈簧扭轉試驗機,微機彈簧扭矩檢測設備產品構成系統：
1、通過彈簧的旋轉角度S測量對應的扭矩值M，來判斷彈簧是否合格。
2、通過彈簧的變形量△S測量對應的扭矩值M，來判斷彈簧是否合格。
3、通過彈簧的扭矩值M,測量對應的彈簧變形量△S，來判斷彈簧是否合格。
4、通過彈簧的扭矩值M,來測量對應的旋轉角度S，來判斷彈簧是否合格。
|
臥式彈簧扭轉試驗機系列 |
|
機型 |
10Nm型 |
20Nm型 |
50Nm型 |
100Nm型 |
200Nm型 |
|
最大試驗扭矩 |
10Nm |
20Nm |
50Nm |
100Nm |
200Nm |
|
試驗機級別 |
1.0級/0.5級 |
|
扭矩最小讀數值 |
0.001/0.01/0.1Nm |
|
扭轉角最小讀數值 |
0.1° |
|
扭矩示值相對誤差 |
≤±1% |
|
扭矩示值重復性相對誤差 |
≤±1% |
|
試驗行程 |
300或500（mm）可定制 |
|
速度控制范圍 |
0.1-720°/min |
|
速度控制精度 |
±1% |
|
試驗機級別 |
1級 |
|
保護功能 |
機械，程序雙保護 |
